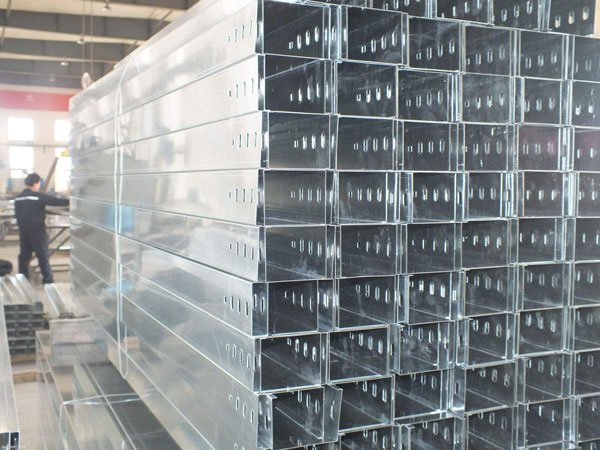

安徽电缆桥架金属线槽安装要求

1、线槽的规格尺寸、组装方式和安装位置均应按设计规定和施工图的要求。线缆桥架底部应高于地面2.2m及以上,顶部距建筑物楼板不宜小于300mm,与梁及其他妨碍物交叉处间的距离不宜小于50mm。

2、线缆桥架水平敷设时,支撑间距宜为1.5~3m。垂直敷设时,固定在建筑物结构体上的间距宜小于2m,距地1.8m以下部分应加金属盖板保护或采用金属走线柜包封,门应可开启。

3、直线段线缆桥架每超过15~30m或跨越建筑物变形缝时,应设置伸缩补偿装置。

4、金属线槽敷设时,在下列情况下应设置支架或吊架:线槽接头处,每间距3m处,离开线槽两端出口0.5m处,转弯处。吊架和支架安装应保持垂直,整齐牢固,无歪斜现象。

5、线缆桥架和线缆线槽转弯半径不小于槽内线缆的最小允许弯曲半径,线槽直角弯处最小弯曲半径不应小于槽内最粗线缆外径的10倍。

6、桥架和线槽穿过防火墙体或楼板时,线缆布放完后应采取防火封堵措施。

7、线槽安装位置应符合施工图规定,左右偏差不超过50mm,线槽水平度每米偏差不超过2mm,垂直线槽应与地面保持垂直,应无倾斜现象,垂直度偏差不超过3mm。

8、线槽之间用接头连接板拼接,螺钉应拧紧。两线槽拼接处水平偏差不应超过2mm。

9、盖板应紧固,并且要错位盖槽板。

10、线槽截断处及两线槽拼接处应平滑、无毛刺。
