讲解电缆桥架的正确安装步骤以及需要注意的问题

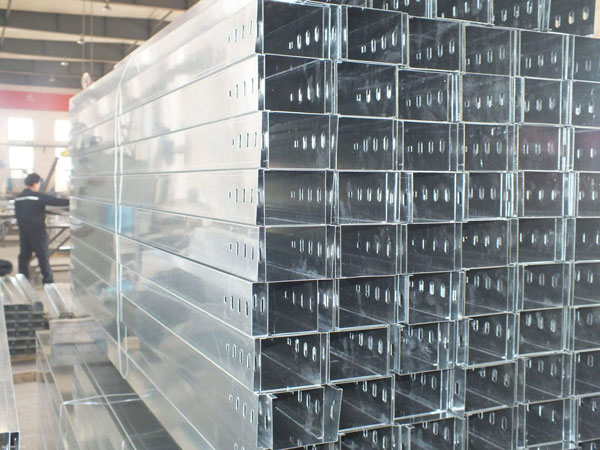

电缆桥架，顾名思义，就是电缆的保护壳。一般电缆都是架在高处或者深埋地下，但是电缆本身的没有什么保护措施，在风雨的侵蚀下可能会损坏，所以我们就需要安装电缆桥架或者合肥梯式桥架来保证电缆的寿命。下面安徽桥架就来跟大家说一说电缆桥架的正确安装步骤以及需要注意的问题，希望可以帮助到大家。

一、电缆桥架的正确安装步骤

1、确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的较佳路由。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉。如无其它管架借用，则需自设立支柱。

2、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

3、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

4、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的。此外，根据桥架结构选折相应的盖板

5、绘出电缆桥架平、剖面图，局部部位还应绘出空间图，开列材料表。

二、安装电缆桥架需要注意的问题

1、因为电缆桥架有不同的规格，所以在安装的时候应该注意，有一定的顺序需要遵循，首先是计算机电缆托盘。其次，安装屏蔽电缆托盘，需要注意的是，同一托盘中，如果必须放两种不同用途的电缆，则需要在托盘的中间加上隔板隔离之后，并加上盖板使用。

2、为了方便维护和安装，同一托盘之间的宽度不应该太宽，而且托盘的层与层之间的距离也不要太宽。电缆桥架在安装的时候，垂直托盘底面距离墙壁，以及柱子需要保证一定的距离。拖板顶部到天花板以及衡量其他一些地方距离要大于150mm。

3、合肥电缆桥架在安装的时候，应该尽量避开容易产生高温的设备，以及高温管道，必要的时候需要添加隔热板来挡住一些物品对电缆桥架造成的威胁。

4、合肥电缆桥架安装的时候，在通过耐火隔墙或者是挡板孔位时，应该对部分电缆做防火的处理。可以给电缆桥架上面涂上材料，或者是填充耐火材料的金属壳，为了防止雨水的浸蚀，进出建筑物的墙壁应该从里往外做非常好的防水坡度。

5、电缆桥架在安装的时候应该接触地面，这样才可以保证电气线路的安全运行。安装的时候，可以将金属桥架各段，用多股的钢线连接成一体之后，再接触地面。还有一种方式是沿桥架，全程单独的设接零线或者是接地线。还需要注意的是，每段托盘至少要有一点可以很好的连接到一起。

建议大家在安装电缆桥架的时候联系专业的桥架公司进行安装，避免因为作业失误造成的电缆提前老化。
